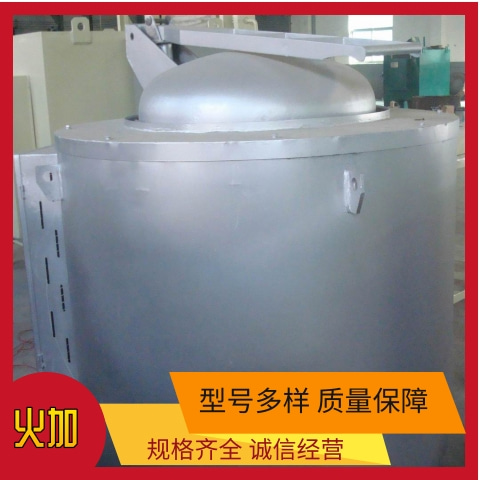

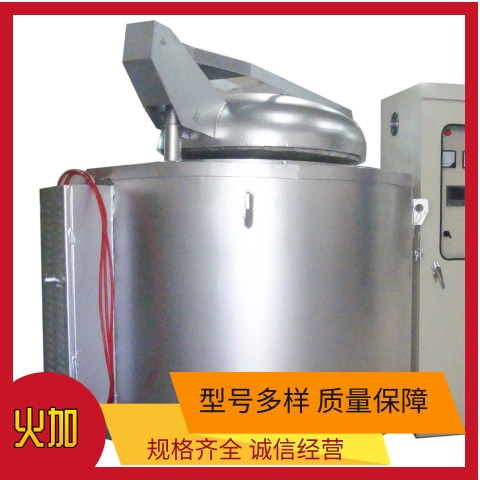

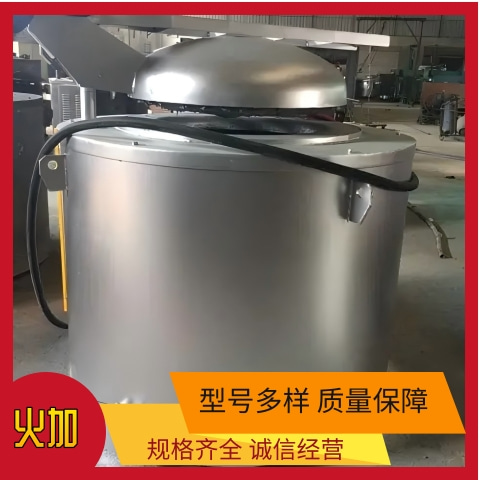

产品参数简介

一、核心属性
类别    具体说明
设备类型    真空物理气相沉积（PVD）设备，核心功能是 “真空环境下铝蒸发沉积”
适用基材    塑料薄膜（PET、PE、PP）、金属片、玻璃、陶瓷等（需匹配基材传输 / 固定结构）
真空级别    核心工作真空度：10⁻³~10⁻⁸ Torr（根据工艺需求，电子束型通常更高）
镀铝效率    取决于基材宽度（如薄膜镀铝机可达 1.5~5m 幅宽）、传输速度（0.5~5m/s）
膜厚控制精度    常规 ±5%（高端机型可达 ±2%，通过石英晶体膜厚仪实时监控）
二、关键部件材质（设备核心组件差异大）
镀铝炉无统一 “整体材质”，需按功能部件拆分：
部件名称    常用材质    选择依据
真空室（炉体）
1. 不锈钢（304/316L）：主流选择，耐腐蚀、易抛光，适配中高真空；
2. 碳钢（Q235 + 内壁镀铬）：低成本选项，仅用于低真空场景（如电阻加热型）    真空密封性（避免漏气）、耐高温（烘烤温度通常 100~300℃）、
抗铝蒸汽附着蒸发坩埚
1. 石墨坩埚：适配电子束加热（耐高温 1800℃以上，不与铝反应）；
2. 氮化硼（BN）坩埚：高纯度场景（如光学镀膜，减少杂质挥发）    耐高温（铝熔点 660℃，蒸发需 1200~1500℃）、化学惰性（不与液态 / 气态铝反应）
电子枪组件    阴极（钨丝 / 钽丝）、阳极（无氧铜）、偏转线圈（纯铜 + 绝缘涂层）    阴极需高熔点（钨熔点 3422℃），阳极需高导热（及时散热避免烧毁）
基材传输辊
1. 不锈钢（304）：通用；
2. 表面镀硬铬 / 特氟龙：减少基材划伤、防粘    耐磨（长期接触基材摩擦）、耐高温（靠近蒸发源，温度可达 80~150℃）
真空阀门 / 管道    不锈钢（304）+ 氟橡胶密封圈（耐高温、耐真空）    阀门需反复开关密封，管道需抗真空变形
三、规格参数（无统一标准，按应用场景划分）
镀铝炉规格需结合 “应用领域”（如包装膜、电子元件、光学镜片）确定，常见规格维度：
规格维度    包装膜用镀铝炉（主流）    电子 / 光学用镀铝炉（精密型）
真空室尺寸    长度 5~15m，直径 / 宽度 1.2~3m（卧式）
长度 1~3m，直径 0.5~1.5m（立式 / 卧式）
基材幅宽    1.5~5m（薄膜连续镀）    0.1~1m（片状 / 小批量镀）
蒸发功率    电子枪：5~50kW；电阻加热：1~5kW    电子枪：1~10kW（精准控温）
烘烤温度    100~200℃（薄膜基材防水汽）    200~300℃（高纯度基材除气）
冷却系统    水冷（真空室、电子枪），冷却水流量 10~50L/min    水冷 + 风冷（精密部件，流量 5~20L/min）
四、结构参数（壁厚、形状、长度）
1. 壁厚（核心针对真空室）
不锈钢真空室：304 材质，壁厚通常 8~20mm（真空室尺寸越大，壁厚越厚，
避免真空负压下变形；如 15m 长、2m 直径的真空室，壁厚需 15~20mm）；
碳钢真空室：壁厚 10~25mm（碳钢强度低于不锈钢，需加厚补偿）；
其他部件：坩埚壁厚 5~10mm（石墨材质），传输辊壁厚 3~5mm（不锈钢）。
2. 形状
真空室：主流 卧式圆柱形（便于基材连续传输，如薄膜镀铝机）；
小批量精密型为 立式圆柱形 / 方形（节省空间，适配片状基材）；
坩埚：圆柱形（底部弧形，便于铝料均匀受热）；
整体设备：卧式设备呈 “长条形”（匹配薄膜卷对卷传输），
立式设备呈 “立方体 / 圆柱形”（紧凑布局）。
3. 长度
卧式包装用镀铝炉：整体长度 10~20m（含真空室、放卷 / 收卷单元、冷却单元）；
立式精密镀铝炉：整体高度 2~5m（含真空室、升降机构、控制系统）；
真空室长度：独立真空室长度 3~15m（根据蒸发源数量、基材传输路径设计）。
五、物理性能（针对金属结构件）
性能指标    参考值（以 304 不锈钢为例）    说明
密度    7.93 g/cm³    不锈钢通用密度，高于碳钢（7.85 g/cm³），影响设备整体重量计算
抗拉强度    ≥515 MPa    确保真空室在负压下不破裂，承受设备自身重量及安装载荷
屈服强度    ≥205 MPa    避免长期使用中因应力导致的永久变形（如真空室壁凹陷）
延伸率    ≥40%（室温）    加工成型性好（如真空室焊接、卷圆工艺），避免低温脆裂
硬度    ≤201 HB（布氏硬度）    便于表面抛光（降低漏气风险），后续可通过镀铬提升局部硬度（如传输辊）
六、公差精度与表面处理
1. 公差精度
真空室尺寸公差：直径 / 长度公差 ±1~5mm（根据尺寸大小，大尺寸公差更大，需保证焊接密封性）；
圆度公差≤0.5mm/m（避免圆柱度差导致的密封面不平整）；
蒸发源定位公差：电子枪与坩埚中心对齐公差 ±0.1~0.5mm（确保电子束精准轰击铝料，避免坩埚过热烧毁）；
膜厚公差：最终镀铝层厚度公差 ±2~5%（由膜厚监控系统 + 设备传动精度共同决定）；
基材传输精度：走带偏差≤±1mm/m（避免薄膜跑偏导致镀铝层边缘不均）。
2. 表面处理
真空室内壁：电解抛光（304 不锈钢），表面粗糙度 Ra≤0.8μm（减少铝蒸汽附着，便于清洁，提升真空度）；
真空室外部：喷砂 + 静电喷塑（防锈、美观，颜色多为浅灰 / 白色，耐车间油污）；
传输辊表面：镀硬铬（厚度 5~10μm，硬度 HV800~1000，耐磨、防粘）；
密封面（法兰）：镜面抛光（Ra≤0.2μm，确保与密封圈贴合紧密，无漏气）。
七、工艺与特性
1. 核心工艺（以电子束镀铝炉为例）
基材预处理：基材放卷→等离子清洗（去除表面油污 / 水汽，提升膜层附着力）；
真空抽气：机械泵粗抽（至 10⁻² Torr）→扩散泵 / 冷泵精抽（至 10⁻⁵~10⁻⁸ Torr）；
烘烤除气：加热真空室至 100~300℃，去除基材及内壁吸附的气体（避免影响真空度和膜层质量）；
铝蒸发沉积：电子枪启动→电子束轰击坩埚内铝料→铝气化→铝原子沉积在基材表面
（行星盘 / 传输辊带动基材匀速移动，确保膜厚均匀）；
膜厚监控：石英晶体膜厚仪实时检测沉积速率，反馈调节电子枪功率，控制膜厚；
冷却收卷：镀铝后基材经冷却辊降温→收卷（避免膜层氧化或粘连）。
2. 设备特性
高真空适应性：可稳定维持 10⁻⁵ Torr 以上高真空，减少铝原子与空气分子碰撞，保证膜层致密；
精准控温：电子枪功率调节精度 ±1%，确保铝蒸发速率稳定（膜厚均匀性≤±3%）；
连续化生产：卷对卷薄膜镀铝机可 24 小时连续运行，生产效率高（单日产量可达数万米）；
低杂质污染：高纯度石墨 / BN 坩埚 + 真空环境，镀铝层纯度≥99.9%（满足电子 / 光学需求）；
兼容性强：可更换蒸发源（如铝丝、铝粒），适配不同基材（薄膜、金属、玻璃）。
八、计重方式
镀铝炉为 “非标准件”，无统一重量，需按 “部件分项计算 + 整体汇总”，核心计重维度：
结构件重量：真空室（按体积 × 密度计算，如 10m 长、1.5m 直径、15mm 厚的 304 不锈钢真空室，
重量≈π×(0.75² - (0.75-0.015)²)×10×7.93≈1100kg）+ 机架（碳钢 / 不锈钢，重量 500~2000kg，
取决于设备尺寸）；
功能部件重量：电子枪（10~50kg / 套）、真空泵组（机械泵≈50kg，扩散泵≈100kg，冷泵≈200kg）、
放卷 / 收卷单元（300~1000kg）、冷却系统（水箱 + 管道≈200~500kg）；
整体重量范围：小型精密镀铝炉（2~5m 长）≈1~3 吨；大型包装用镀铝炉（10~20m 长）≈5~15 吨。
综上，镀铝炉的参数需结合具体应用场景（如包装、电子、光学）定制，核心设计逻辑围绕 “真空密封性、
温度控制精度、膜层均匀性” 三大核心需求展开，不同部件的材质、精度、性能指标需针对性匹配功能要求。
