电镀锌镍用途

产品参数简介

1. 材质

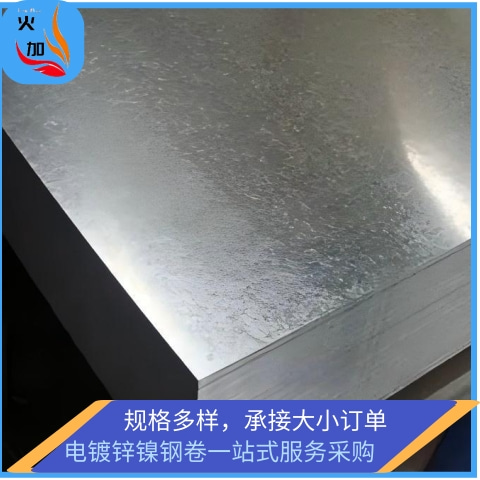

基体材质：主流为冷轧钢板（如 SPCC、DC01/DC03） ，部分高端产品采用热轧酸洗钢板（如 SAPH440） 。冷轧钢板具有良好的冲压成型性和表面平整度，能满足加强筋的复杂形状加工需求；热轧酸洗钢板则适用于对强度要求更高的大型电热水器外壳。
镀层材质：表面通过电镀锌镍合金处理，镍含量通常为 8%-15%（常见 10%-12%），形成均匀镀层，提升耐潮湿腐蚀性（电热水器长期处于浴室等潮湿环境，需抵御水汽锈蚀）。
2. 规格
加强筋规格需与电热水器外壳尺寸匹配，无统一标准，通常按外壳容量（如 40L、60L、80L）和结构设计确定：
宽度：一般为 15mm-40mm（小型热水器取小值，大型热水器取大值，确保应力分散效果）；
高度（凸起高度）：5mm-15mm（过高易导致成型开裂，过低则强度不足）；
间距：沿外壳周长或纵向分布，间距通常为 100mm-300mm（均匀分布以避免局部应力集中）。
3. 壁厚
基体钢板壁厚：0.6mm-1.2mm，具体取决于外壳整体厚度（电热水器外壳基体厚度通常为 0.8mm-1.5mm，加强筋与外壳为一体成型，壁厚与外壳基体一致或略厚 0.1mm-0.2mm，避免成型时厚度不均）；
锌镍镀层厚度：5μm-12μm（常规 8μm 左右，满足浴室潮湿环境的耐蚀要求，过厚会增加成本且可能影响成型性）。
4. 形状
以 “增强结构强度” 为核心设计，常见形状如下：
纵向加强筋：沿电热水器外壳高度方向延伸的长条状凸起（截面多为 “U 型”“V 型” 或 “梯形”），主要抵抗外壳纵向变形；
环形加强筋：沿外壳圆周方向的环状凸起（截面为 “弧形” 或 “梯形”），用于分散横向压力（如外壳受外力挤压时的应力）；
复合形状：部分产品采用 “纵向 + 环形” 交叉加强筋，或在应力集中部位（如外壳底部、进出水管接口附近）设计 “三角形加强块”，进一步提升局部强度。
5. 密度
基体（冷轧钢板）密度：7.85g/cm³（钢铁通用密度，不受成型工艺影响）；
锌镍镀层密度：锌密度 7.14g/cm³、镍密度 8.90g/cm³，镀层为合金态，整体密度约7.5g/cm³-8.0g/cm³；
加强筋整体密度：因镀层厚度远小于基体厚度（仅占基体厚度的 1%-2%），整体密度近似等于基体密度，即7.80g/cm³-7.85g/cm³。
6. 公差精度
需满足冲压成型和装配要求，精度标准参考 GB/T 13914（冲压件尺寸公差）：
尺寸公差：长度、宽度、高度公差为 **±0.2mm-±0.5mm**（小型加强筋取 ±0.2mm，大型取 ±0.5mm）；
形状公差：直线度≤0.3mm/m（避免加强筋弯曲导致应力分布不均），平面度≤0.5mm/m（确保与外壳贴合紧密，无虚位）；
位置公差：相邻加强筋间距公差为 **±0.3mm-±0.8mm**，确保整体结构对称。
7. 长度
与电热水器外壳的高度或周长匹配，无固定值：
纵向加强筋：长度≈外壳高度（如 60L 电热水器外壳高度约 800mm，加强筋长度约 780mm-800mm，预留两端装配余量）；
环形加强筋：长度≈外壳周长（如外壳直径约 400mm，周长≈1256mm，加强筋长度约 1250mm-1256mm）；
局部加强块：长度较短，通常为 30mm-80mm（如进出水管接口附近的加强筋，仅覆盖应力集中区域）。
8. 表面处理
核心为电镀锌镍合金 + 钝化处理，具体流程：
前处理：脱脂（去除钢板表面油污）→酸洗（去除氧化皮，用 10%-15% 盐酸溶液）→活化（弱酸浸泡，提升镀层附着力）；
电镀锌镍：在酸性或碱性镀锌镍电解液中，通过电流沉积形成合金镀层（电流密度 1-3A/dm²，温度 20-40℃，确保镀层均匀）；
后处理：钝化（多采用铬酸盐钝化，形成五彩、黑色或透明钝化膜，耐蚀性提升 3-5 倍）→水洗→烘干（80-120℃，避免残留水分导致锈蚀）；
表面状态：钝化后多为五彩钝化膜（耐蚀性最优）或黑色钝化膜（兼顾耐蚀与美观，适配深色外壳），表面无露底、针孔、起皮等缺陷。
9. 抗拉强度
主要由基体钢板决定，镀层对整体抗拉强度影响极小：
冷轧钢板（SPCC/DC01）：抗拉强度300MPa-400MPa；
冷轧高强度钢板（DC03/DC04）：抗拉强度350MPa-450MPa；
热轧酸洗钢板（SAPH440）：抗拉强度440MPa-540MPa；
整体（基体 + 镀层）：抗拉强度与基体一致（镀层抗拉强度约 500MPa-600MPa，但厚度薄，对整体贡献可忽略）。
10. 延伸率
同样由基体钢板主导，需满足冲压成型时的塑性需求（避免开裂）：
冷轧钢板（SPCC/DC01）：延伸率（A50）≥28%；
冷轧高强度钢板（DC03/DC04）：延伸率（A50）≥25%；
热轧酸洗钢板（SAPH440）：延伸率（A50）≥18%；
镀层延伸率：约 10%-15%，因厚度薄，不会导致整体延伸率下降（冲压时镀层随基体同步变形，无剥落风险）。
11. 硬度
基体钢板硬度：布氏硬度（HB）80-100HB（冷轧钢板硬度略高于热轧，便于保持加强筋形状稳定性）；
锌镍镀层硬度：维氏硬度（HV）180-250HV（远高于纯锌镀层的 80-120HV，提升表面耐磨性，避免运输或安装时镀层划伤）；
整体硬度：以基体硬度为主，镀层仅提升表面抗划伤能力，不影响整体塑性。
12. 屈服强度
由基体钢板决定，确保加强筋在受力时不发生永久变形：
冷轧钢板（SPCC/DC01）：屈服强度180MPa-240MPa；
冷轧高强度钢板（DC03/DC04）：屈服强度200MPa-260MPa；
热轧酸洗钢板（SAPH440）：屈服强度 **≥300MPa**；
设计要求：加强筋的工作应力需≤屈服强度的 80%（避免长期受力导致永久变形）。
13. 工艺
核心为冲压成型 + 电镀锌镍，具体流程：
钢板裁剪：根据外壳尺寸，用剪板机将冷轧钢板裁剪为矩形毛坯（误差 ±0.1mm）；
冲压成型：通过专用模具（凸模 + 凹模），在冲床上一次性冲压出加强筋（压力 50-200T，根据加强筋尺寸调整，确保凸起形状完整，无褶皱）；
外壳折弯：将带加强筋的钢板折弯为圆柱形或方形外壳（与加强筋方向适配，避免折弯时加强筋断裂）；
焊接 / 拼接：外壳接缝处焊接（如电阻焊），加强筋与外壳为一体，无需额外连接；
表面处理：整体进行电镀锌镍（见 “表面处理” 部分）；
检验：尺寸检测（用卡尺、千分尺）→外观检测（目视 + 放大镜）→耐蚀性测试（中性盐雾测试，要求≥48 小时无白锈，≥120 小时无红锈）。
14. 特性
高强度：显著提升外壳抗变形能力（如防止热水器搬运时外壳凹陷，或装满水后外壳因自重扩张）；
高耐蚀性：锌镍镀层 + 钝化膜，能抵御浴室潮湿水汽和轻微水渍，避免外壳生锈（中性盐雾测试性能是纯锌镀层的 4-8 倍）；
良好成型性：冷轧钢板冲压工艺成熟，可加工复杂形状的加强筋（如弧形、梯形截面），且镀层无剥落；
低氢脆性：锌镍镀层氢脆率≤1.5%（远低于镉镀层的 5%-10%），避免加强筋在受力时因氢脆断裂；
成本适配：冷轧钢板 + 电镀锌镍工艺成本适中，兼顾性能与性价比（比不锈钢加强筋成本低 30%-50%）。
15. 计重方式
因加强筋与外壳为一体，通常按外壳整体重量折算，单独计算时采用 “理论重量法”：
公式：重量（kg）= 加强筋体积（cm³）× 密度（7.85g/cm³）÷ 1000；
体积计算：简化为 “长方体体积”（忽略镀层体积，因占比极小），即体积 = 长度（cm）× 宽度（cm）× 壁厚（cm）；
示例：某纵向加强筋长 80cm、宽 2cm、壁厚 0.1cm，体积 = 80×2×0.1=16cm³，重量 = 16×7.85÷1000≈0.1256kg。
16. 应用领域

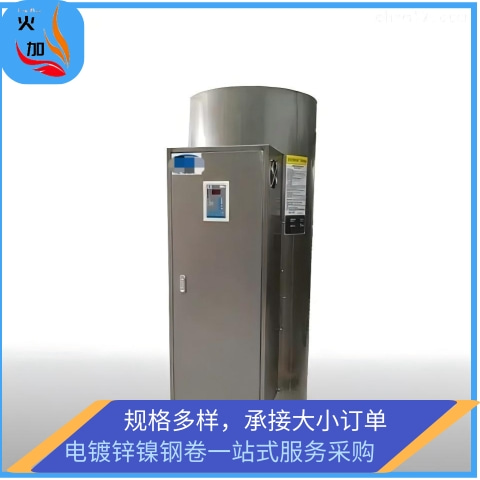

核心领域：电热水器外壳（包括储水式电热水器、即热式电热水器的金属外壳，尤其是圆柱形储水式热水器，加强筋作用最显著）；
延伸领域：与电热水器环境类似的家电外壳，如燃气热水器金属外壳（需抵御厨房油烟和水汽）、太阳能热水器水箱外壳（户外环境，耐风雨腐蚀）；
特殊应用：小型储水设备外壳（如商用开水器、工业小型储水箱），需加强结构强度且耐蚀的场景。
