电镀锌镍用途

产品参数简介

1. 材质
主流基材：Q235B/Q355 冷轧钢板（适配扣件预紧力与弹性承载，符合 TB/T 铁道标准）；重载 / 高应力场景可选45 钢 / 65Mn（淬火后提升硬度与抗疲劳）；特殊工况可用304 不锈钢（高湿冷凝区）。
镀层：电镀锌镍合金，镍含量 10%-15%，镀层厚度 8-12μm，低氢脆适配振动工况。
2. 规格（适配 WJ-7/WJ-8 等主流扣件）
规格项    常规范围    备注
外径（平垫）    20-30mm    适配 M20-M24 轨道螺栓
内径（螺栓孔）    21-25mm    预留安装间隙，防卡滞
异形垫（调距 / 斜垫）    长宽 30-60mm，角度 1°-3°    用于轨距 / 高低微调
厚度    1.5-4.0mm    常规 2.0-3.0mm，重载段 3.0-4.0mm
3. 壁厚（即垫片厚度）
标准平垫：1.5-3.0mm（预紧力传递均匀，防螺母松动）；
调整斜垫：2.0-4.0mm（斜面端厚，平面端薄，适配轨底坡）。
4. 形状

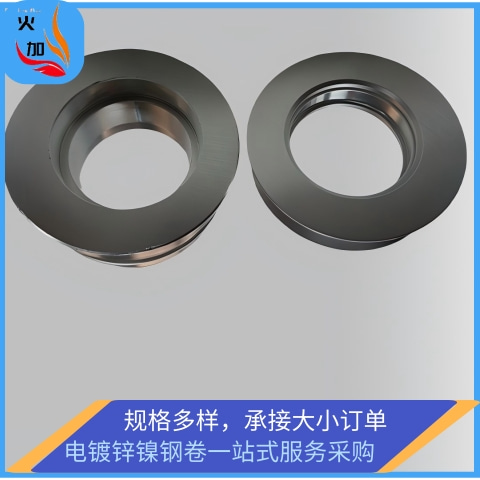

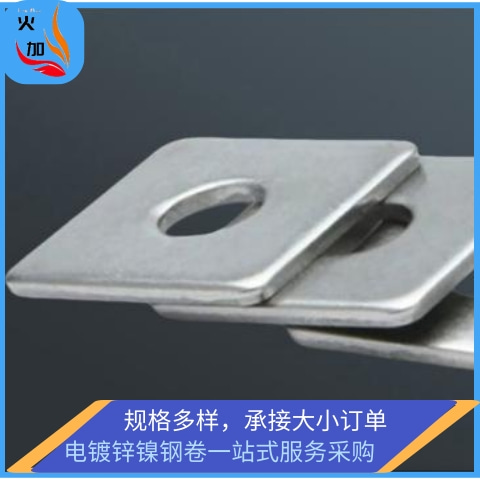

基础形状：圆形平垫、方形垫、楔形调距垫；
细节：边缘 R≥2mm 圆弧过渡，螺栓孔倒角 C1-C2，楔形垫斜面精度≤0.1mm，无毛刺划伤。
5. 密度
基材密度：Q235B/Q355 为7.85g/cm³；45 钢 / 65Mn 同 7.85g/cm³；304 不锈钢为7.93g/cm³；
镀层影响：可忽略（厚度薄、占比≤1%）。
6. 公差精度（保障轨道几何精度）
公差类型    范围    适用场景
厚度公差    ±0.1-±0.3mm    保证预紧力均匀
内外径公差    ±0.2-±0.5mm    适配螺栓与螺母配合
平面度    ≤0.1mm    防预紧时偏载
孔位公差    ±0.2mm    螺栓孔中心距定位
7. 长度
圆形垫：直径即关键尺寸（20-30mm）；
方形 / 异形垫：边长 30-60mm（适配铁垫板安装位）。
8. 表面处理
流程：化学除油→酸洗→活化→电镀锌镍→无铬钝化→干燥；
核心指标：中性盐雾耐蚀性≥500h，镀层附着力≥1 级（划格法），表面均匀银白色，无针孔气泡。
9. 抗拉强度（基材）
Q235B：375-500MPa；Q355：470-630MPa；45 钢（淬火）：600-900MPa；304 不锈钢：≥515MPa。
10. 延伸率（断后伸长率）
Q235B：≥26%；Q355：≥22%；45 钢：≥16%；304 不锈钢：≥40%（适配冷冲压成型）。
11. 硬度
基材（退火态）：Q235B/Q355 HBW 100-150；45 钢（淬火）HRC 35-45；304 不锈钢 HBW 140-180；
镀层：HV 200-300，提升耐磨与抗划伤。
12. 屈服强度（基材）
Q235B：≥235MPa；Q355：≥355MPa；45 钢：≥355MPa；304 不锈钢：≥205MPa（防止预紧变形）。
13. 工艺（全流程保障性能）
基材下料→冲裁成型（圆 / 方 / 楔形）→钻孔 / 倒角；
去毛刺→低温去应力退火→表面除油除锈；
电镀锌镍→无铬钝化→干燥；
镀层测厚 + 尺寸全检→包装防氧化。
14. 特性
高耐蚀：耐盐雾≥500h，抗轨道沿线潮湿、盐雾与酸雨；
低氢脆：适配振动工况，避免疲劳断裂；
防松稳定：平面度高，预紧力传递均匀，抑制螺母松动；
易装配：互换性强，适配各类轨道扣件，便于检修更换；
环保：无铬钝化，符合铁道环保标准。
15. 计重方式
理论计重：按 “面积 × 厚度 × 密度” 计算（忽略镀层），单位 kg；
实际计重：批量电子秤称重，按千件 / 件重核算，用于成本与物流。
16. 应用领域
高铁 / 城际铁路无砟轨道扣件系统（WJ-7/WJ-8 型）；
普速铁路有砟轨道弹条扣件；
地铁 / 市域快轨轨道扣件；
铁路道岔转辙器 / 辙叉配套扣件垫片。
