镀铝卷板用途-热交换器

产品参数简介

一、核心基础属性
1. 材质
镀铝板热交换器的核心材质为 “基材 + 镀层” 组合，需同时满足导热性、耐腐蚀性和加工性要求：
基材：主流为低碳钢（如 SPCC、DC01 等冷轧低碳钢板），含碳量≤0.12%，特点是导热系数高（约 45 W/(m・K)）、成本低、易焊接 / 折弯，能适配热交换器的复杂成型需求；部分高端场景（如工业高温环境）会选用低合金结构钢（如 Q235B），提升强度与耐高温性。
镀层：以铝锌合金镀层（如 55% Al-Zn 镀层，行业俗称 “Galvalume”）为主，少数场景用纯铝镀层（Aluminum-coated）。铝锌镀层中铝占比 55%、锌 3%~5%、其余为硅（约 1.6%），硅可防止镀层与基材间形成脆化相，提升结合力。
2. 规格（核心参数）
镀铝板热交换器的规格需匹配换热需求（如换热量、流体阻力），关键参数包括：
板材规格：厚度通常为 0.2~1.0mm（翅片用板薄，约 0.2~0.5mm；管板 / 端板厚，约 0.6~1.0mm）；宽度根据热交换器尺寸定制，常见 600mm、1220mm、1500mm（适配标准板材尺寸，减少废料）。
换热结构规格：
翅片间距：2~4mm（间距越小，换热面积越大，但易积灰，需平衡效率与清洁性）；
管孔直径：8~16mm（适配铜管 / 铝管，主流为 10mm、12mm）；
换热面积：根据应用场景，从家用空调的 0.5~2㎡到工业设备的 10~100㎡不等。
3. 壁厚
壁厚与部件功能强相关，差异较大：
翅片：最薄，约 0.2~0.5mm（核心作用是扩大换热面积，过厚会增加热阻，过薄易变形）；
管板 / 端板：0.6~1.0mm（需固定换热管，承受一定压力，需保证强度）；
导流板 / 分隔板：0.5~0.8mm（引导流体流向，无需极高强度，兼顾轻量化）。
4. 形状
热交换器的整体形状由安装场景（如设备内部空间）和换热效率决定，常见类型：

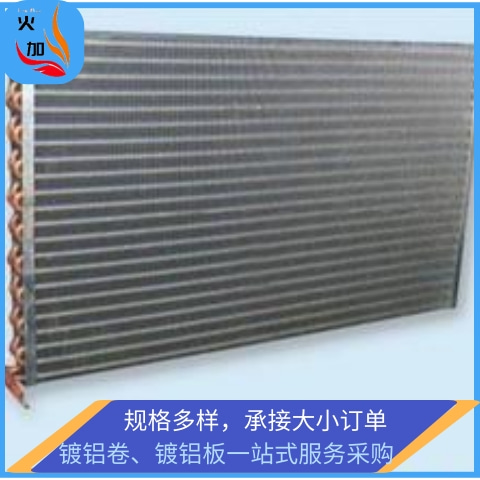

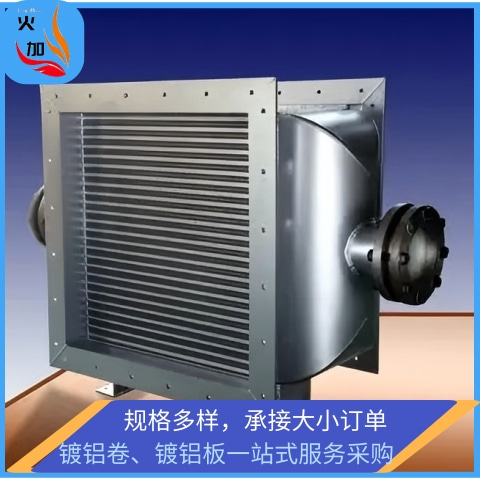

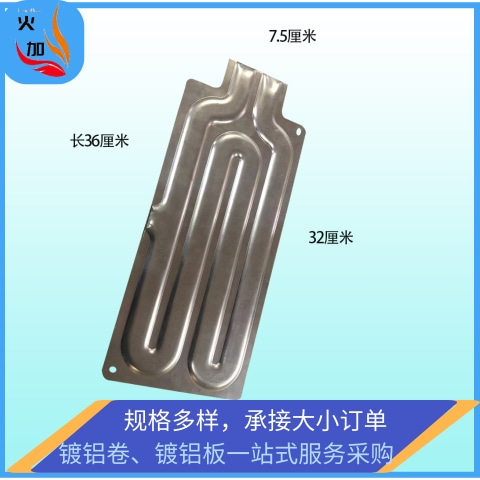

整体形状：矩形（家用空调、冰箱）、圆柱形（工业锅炉配套）、U 型（狭小空间，如汽车空调）；
核心部件形状：
翅片：波纹形（最主流，增大湍流，提升换热效率）、锯齿形（强化局部换热，适用于高风速场景）、平直形（低阻力，适用于低风速场景）；
管板：圆形（适配圆柱形换热管）、方形（适配矩形设备外壳）。
5. 密度
密度由基材（低碳钢）和镀层（铝锌合金）共同决定，整体密度约 7.7~7.8 g/cm³（低碳钢密度约 7.85 g/cm³，铝锌合金密度约 2.7~7.1 g/cm³，镀层厚度仅 5~20μm，对整体密度影响极小，可近似按低碳钢密度计算）。
二、精度与力学性能
6. 公差精度
热交换器对精度要求高（尤其是管孔、翅片间距），否则会影响装配密封性和换热效率，行业通用公差：
板材厚度公差：±0.02~±0.05mm（翅片板精度更高，管板精度稍低）；
管孔直径公差：H7 级（如 10mm 管孔，公差为 + 0.015mm/~0，保证与换热管的过盈配合，防止流体泄漏）；
翅片间距公差：±0.1~±0.2mm（间距偏差过大会导致流体分布不均）；
整体尺寸公差（如长度、宽度）：±0.5~±1.0mm（适配设备外壳的安装空间）。
7. 长度
长度为整体装配尺寸，根据应用场景差异极大：
家用场景（如空调室内机热交换器）：长度通常为 400~800mm（适配室内机宽度，如挂机约 700mm，柜机约 800mm）；
商用场景（如中央空调风柜）：长度 1000~2000mm；
工业场景（如化工冷却器）：长度可定制至 3000~5000mm（需匹配工业设备的大型化需求）。
8. 抗拉强度
主要取决于基材（低碳钢），镀层对强度影响极小：
冷轧低碳钢基材（如 SPCC）：抗拉强度 300~400 MPa；
低合金结构钢基材（如 Q235B）：抗拉强度 375~500 MPa；
实际成品因经过冲压、折弯等加工，局部（如翅片边缘）抗拉强度可能略有提升（加工硬化效应），但整体仍以基材强度为准。
9. 延伸率
延伸率反映材料的塑性（即成型能力），核心影响热交换器的冲压、折弯工艺可行性：
冷轧低碳钢基材（SPCC）：断后延伸率 ≥30%（保证翅片可被冲压成波纹形、锯齿形，无开裂风险）；
低合金结构钢基材（Q235B）：断后延伸率 ≥26%（塑性略低于纯低碳钢，但仍能满足管板的折弯需求）。
10. 硬度
硬度需平衡 “成型性” 与 “抗变形能力”，通常以布氏硬度（HB）或维氏硬度（HV）衡量：
冷轧低碳钢基材（SPCC，未退火）：布氏硬度 80~100 HB（或维氏硬度 85~105 HV），硬度适中，既便于冲压成型，又能保证翅片在使用中不易变形；
若经过局部退火处理（如管孔边缘，减少加工应力），硬度会降至 65~85 HB，提升装配适配性。
11. 屈服强度
屈服强度决定材料在受力时的 “抗塑性变形能力”，避免热交换器在压力（如流体压力）下永久变形：
冷轧低碳钢基材（SPCC）：屈服强度 180~230 MPa；
低合金结构钢基材（Q235B）：屈服强度 ≥235 MPa（适用于承受较高流体压力的工业场景，如化工冷却）。
三、制造与应用特性
12. 工艺（核心制造流程）
镀铝板热交换器的制造需结合 “金属加工” 与 “密封性保障”，关键工艺步骤：
板材预处理：镀铝板表面脱脂（去除油污）→ 轻微酸洗（去除氧化层，提升后续焊接 / 涂层附着力）；
成型加工：翅片板通过 “连续冲压模具” 制成波纹形 / 锯齿形（精度 ±0.1mm）→ 管板通过 “数控冲孔” 加工管孔（H7 级公差）；
装配：将翅片与管板叠合→ 换热管（铜管 / 铝管）穿入管孔→ 管端 “扩口 / 胀管”（使换热管与管孔紧密贴合，防止流体泄漏）；
焊接 / 密封：端板与管板通过 “电阻点焊” 固定→ 关键接缝处涂覆 “耐高温密封胶”（如硅酮密封胶，耐温 - 40~200℃）；
检测：压力测试（通入压缩空气，检测是否泄漏）→ 尺寸全检（确保符合装配要求）。
13. 特性（核心优势与局限）
核心优势：
耐腐蚀性强：铝锌镀层在空气中形成 “氧化铝 - 氧化锌” 复合氧化膜，耐中性盐雾试验可达 1000~2000 小时（是普通镀锌板的 3~5 倍），尤其适用于潮湿环境（如空调、冰箱）；
导热性好：基材低碳钢导热系数（45 W/(m・K)）高于不锈钢（16 W/(m・K)），镀层薄（5~20μm）对热阻影响极小，换热效率比不锈钢热交换器高 10%~15%；
成本适中：比全铜热交换器成本低 40%~60%，比不锈钢热交换器成本低 20%~30%，兼顾性能与经济性；
成型性优：低碳钢基材延伸率高，可制成复杂翅片形状，最大化换热面积。
主要局限：
不耐强酸 / 强碱：铝锌镀层在 pH＜4 或 pH＞12 的环境中易腐蚀，不适用于化工强腐蚀场景（此类场景需用钛合金热交换器）；
耐高温性有限：长期使用温度≤300℃（超过会导致镀层氧化失效），不适用于高温工业炉等场景。
14. 计重方式
热交换器的重量计算以 “实际称重” 或 “理论计算” 为主，行业通用方式：
理论计算：重量 = 各部件体积 × 密度（近似按 7.8 g/cm³）→ 各部件体积 = 长 × 宽 × 厚（翅片需计算展开面积 × 厚度）；
实际称重：成品组装后用电子秤（精度 0.1kg）直接称重（需扣除换热管、密封胶等非镀铝板部件的重量，单独统计镀铝板部分重量）；
应用场景：采购时按 “镀铝板实际用量（kg）” 结算，生产时按 “理论重量” 预估材料成本。
15. 应用领域
镀铝板热交换器因 “耐腐 + 高效 + 低成本” 的平衡特性，广泛应用于以下场景：

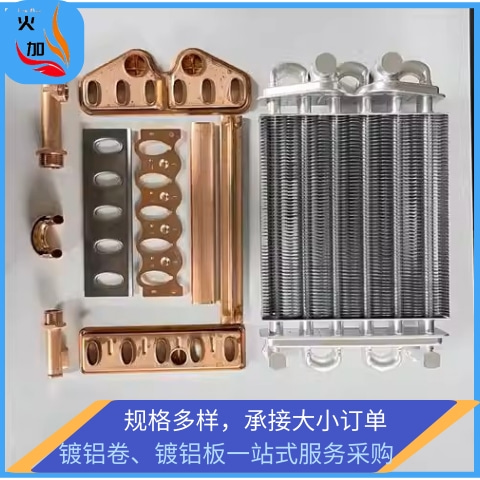

家用家电：空调室内 / 外机换热器（占比最大，约 60%）、冰箱冷凝器、燃气热水器换热器；
商用暖通：中央空调风柜换热器、热泵机组换热器、商用冰柜冷凝器；
工业冷却：机床冷却器、电子设备（如服务器）散热器（低腐蚀、低压力场景）；
汽车领域：部分低端车型的空调蒸发器（成本敏感，且车内环境无强腐蚀）。
综上，镀铝板热交换器的设计与制造需围绕 “换热效率、耐腐蚀性、成本” 三大核心目标，不同应用场景（如家用 vs 工业）对规格、精度、力学性能的要求差异显著，需根据实际需求定制参数。
