电镀锌镍用途
产品参数简介
1. 材质
基板材质：
主要牌号：根据受力情况，选用范围广泛，从 高强度钢（HSS） 到 先进高强度钢（AHSS）。
高受力/安全件（如悬置支架、安全带支架）：常用 双相钢（DP钢），
如 CR340/590DP、CR550/980DP，或 高强度低合金钢（HSLA），如 CR420LA。
中等/低受力件（如线束支架、装饰件支架）：可采用 低碳钢（Mild Steel），
如 DC04 (EN 10130) 或 CR4 (SAE J2340)。
解读：支架的功能是传递和承受载荷，材料选择需进行精确的强度-重量-成本权衡。
镀层材质：电镀锌镍合金镀层，镍含量 12±2%，为各类复杂环境下的支架提供防腐保护。
2. 规格与壁厚
产品形态：主要为 钢卷（C） 和 平板（S），部分小尺寸件也可使用 带钢（Strip）。
典型厚度（基板）：范围较宽，1.0mm - 3.0mm。
结构/安全支架：2.0mm - 3.0mm（通过厚度保证刚性）。
一般固定支架：1.2mm - 2.0mm（最常用区间）。
轻量化支架：可采用 1.0mm - 1.5mm 的高强度钢。
典型宽度：依落料设计而定，从 30mm 的小片到 300mm 的较大料片不等。
3. 形状与尺寸

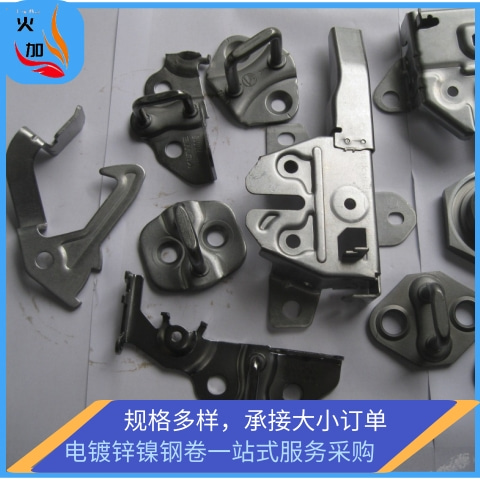

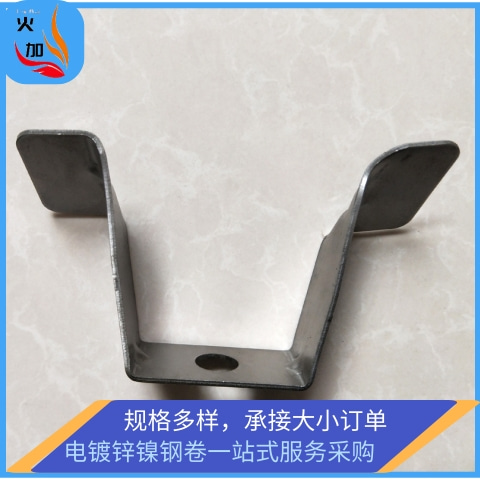

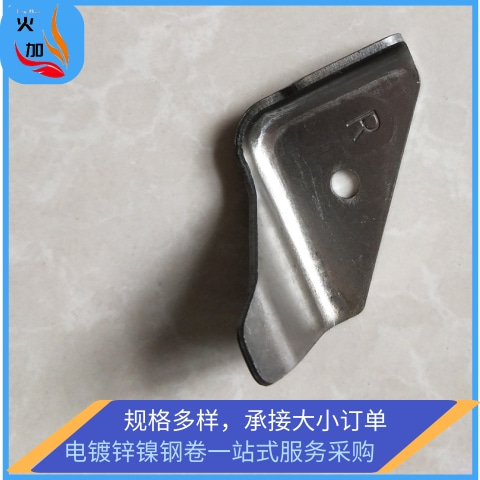

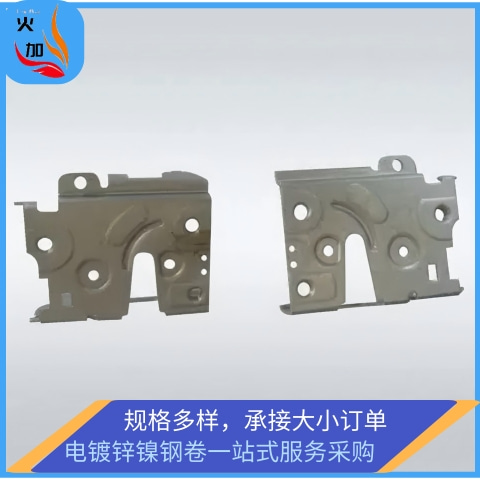

零件形状：经冲压后多为 带有翻边、加强筋、多个安装孔的复杂三维几何体，
设计旨在最大化刚度和安装点强度。
典型零件尺寸：差异巨大，从小型支架（50mm x 50mm）到大型电池包托架（1000mm x 500mm）均有。
4. 密度
材料密度：7.85 g/cm³。
5. 公差精度
厚度公差：要求较高，一般为 ±0.05mm。对于有装配关系的安装面，要求更严。
孔位公差：支架的核心精度在于安装孔的位置度，通常遵循 ±0.2mm 或更高的GD&T（几何尺寸与公差）要求。
平整度：对于有装配要求的安装面，平整度要求严格，通常 ≤0.5mm/100mm。
6. 表面处理
镀层重量/厚度：
典型值：双面 20/20 g/m² 至 40/40 g/m²（单面约2.8μm-5.6μm）。
选择依据：根据支架所处环境（舱内、底盘、发动机舱）选择，发动机舱内可能要求更高。
表面结构：光面（Bright）或麻面（Matt） 均可，取决于外观和润滑需求。
后处理：
钝化：无铬钝化为主。
涂油：标准防锈油。
7. 力学性能（以典型牌号为例）
抗拉强度（Rm）：
低碳钢（DC04）：270 - 330 MPa
HSLA钢（CR420LA）：≥420 MPa
DP钢（CR550/980DP）：≥980 MPa
屈服强度（Rp0.2）：
DC04：180 - 240 MPa
CR420LA：≥320 MPa
CR550/980DP：≥550 MPa
延伸率（A80）：
DC04：≥32%（成型性极佳）
CR420LA：≥20%
CR550/980DP：≥12%
硬度（HV）：
DC04：≤130 HV
CR420LA：140 - 200 HV
CR550/980DP：300 - 380 HV
8. 制造工艺
下料：卷料开卷、落料（冲裁或激光切割）。
冲压成型：在中小型压力机上进行 拉延、冲孔、翻边、压筋、整形 等工序。这是支架制造的核心，
模具设计需充分考虑材料回弹。
二次加工：部分高精度孔需进行 钻孔 或 攻丝。
连接：主要通过 螺栓连接，部分采用 点焊 或 弧焊 与车身连接。
检测：广泛使用 三坐标测量机（CMM） 检验关键安装孔的位置度和形位公差。
9. 核心特性
优异的刚度和强度重量比：通过合理的几何形状设计和材料选择，以最小重量实现所需的支撑刚度与强度。
卓越的耐腐蚀性与耐久性：电镀锌镍层确保了支架在车辆生命周期内，即使在震动、应力作用下，
也不会因腐蚀而失效，避免产生异响或断裂风险。
良好的综合成型性：能够承受冲孔、翻边、压筋等复杂塑性变形，镀层无脱落。
精确的尺寸稳定性：材料公差和回弹控制良好，保证大批量生产下的装配一致性。
稳定的焊接与连接性能。
10. 计重方式
行业通用规则：采用 “理论计重” 或 “单件结算”。
计算公式：
结算重量 (kg) = 单张料片重量 × 张数
单张料片重量 = 长度 (m) × 宽度 (m) × 厚度 (mm) × 7.85
说明：对于小型支架，常按 “千件重量” 进行报价和核算。
总结与应用
应用领域：车身内外所有需要固定、安装、支撑功能的结构件，是车辆的“骨骼关节”。

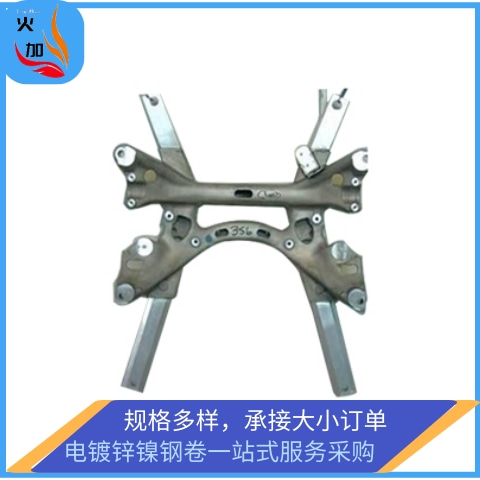

底盘系统：悬架控制臂支架、副车架连接支架。
动力总成：发动机悬置支架、变速箱支架。
车身与内饰：座椅骨架与滑轨支架、安全带卷收器固定支架、仪表盘横梁支架。
新能源三电系统：电池包箱体内部支架、电机控制器支架。
附件系统：冷却模块支架、线束卡扣支架。
