电镀锌镍用途

产品参数简介

1. 材质
基板材质：

主要牌号：使用最高级别的 超高强度钢（UHSS） 和 先进高强度钢（AHSS）。

前/后纵梁（碰撞吸能区）：常用 马氏体钢（MS钢），如 CR950/1300MS、CR1100/1500MS；
或 淬火配分钢（QP钢），如 CR780/1180QP。这些材料在碰撞中能通过可控折叠吸收巨大能量。

中央通道纵梁（主要承载区）：常用高强度的 双相钢（DP钢），如 CR550/980DP、CR700/1180DP，
以及 热成形钢（PHS）。

解读：纵梁是正面和追尾碰撞中主要的 “安全溃缩区” 和 “载荷传递路径”，
必须使用能承受极端变形而不发生脆性断裂的材料。

镀层材质：电镀锌镍合金镀层，镍含量 12±2%，确保在剧烈塑性变形后镀层仍能提供阴极保护。

2. 规格与壁厚
产品形态：主要为 钢卷（C），部分采用 激光拼焊板（TWB），将不同厚度/强度的材料焊接在一起，实现性能梯度分布。

典型厚度（基板）：

前/后纵梁（溃缩区）：1.4mm - 2.2mm（采用超高强钢可相对减薄）。

中央纵梁（乘员舱保护区）：1.6mm - 2.5mm（要求更高的刚度和强度）。

典型宽度：根据截面设计，通常为 150mm - 400mm。

3. 形状与尺寸

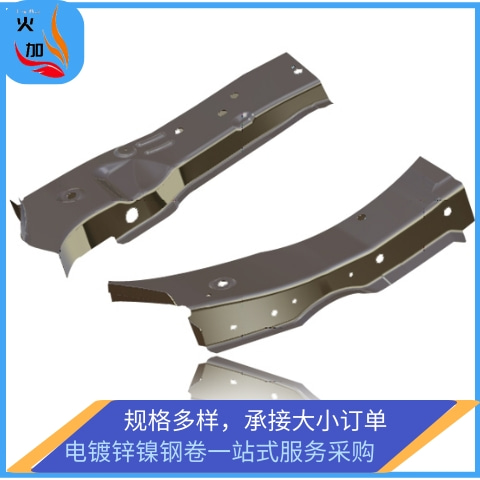

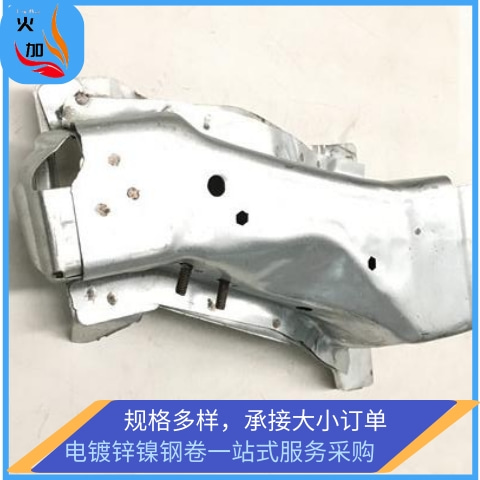

零件形状：经冲压后为复杂的 “槽型”或“封闭矩形”截面，截面通常带有复杂的加强筋和诱导槽（用于控制碰撞折叠模式）。

典型零件长度：800mm - 1800mm，是车身最长的结构件之一。

4. 密度
材料密度：7.85 g/cm³。

5. 公差精度
厚度公差：执行汽车行业最严格的公差，通常要求 ≤±0.04mm，以确保焊接和装配精度，以及碰撞性能的一致性。

激光拼焊板焊缝公差：焊缝位置公差 ≤±0.5mm，焊缝强度需达到基材的95%以上。

不平度：≤ 1 mm/m。

6. 表面处理
镀层重量/厚度：

典型值：双面 45/45 g/m² 至 60/60 g/m²（单面约6.3μm-8.4μm）。这是整车防腐要求最高的区域之一。

差厚镀层：部分设计为内壁厚镀、外壁标准镀。

表面结构：麻面，粗糙度Ra值 1.0 - 2.0 μm。

后处理：

钝化：必须采用 高性能无铬钝化（如含硅烷或稀土盐的体系）。

涂油：专用重载冲压油。

7. 力学性能（以典型牌号为例）
抗拉强度（Rm）：

MS钢（CR1100/1500MS）：≥1500 MPa

QP钢（CR780/1180QP）：≥1180 MPa

DP钢（CR700/1180DP）：≥1180 MPa

屈服强度（Rp0.2）：

CR1100/1500MS：950 - 1150 MPa

CR780/1180QP：≥780 MPa

CR700/1180DP：≥700 MPa

延伸率（A80）：

CR1100/1500MS：≥4% - 6%（较低，但通过设计诱导槽引导变形）

CR780/1180QP：≥12% - 15%（兼具超高强度和高延伸率）

CR700/1180DP：≥8% - 10%

硬度（HV）：

CR1100/1500MS：450 - 550 HV

CR780/1180QP：380 - 450 HV

CR700/1180DP：350 - 420 HV

8. 制造工艺
材料准备：采用 激光拼焊板（TWB） 或 差厚板（TRB），实现性能与重量的优化分布。

冲压成型：

热冲压（Hot Stamping）：对于马氏体钢纵梁，这是主流工艺。将板材加热至900°C以上奥氏体化，
然后快速冲压并淬火，获得超高强度。

冷冲压：对于DP钢或QP钢纵梁，采用超大吨位压机进行多工序冷成型。

连接：通过 机器人弧焊（MIG/MAG） 和 点焊 与底板、横梁、A柱/B柱等关键部件连接，形成坚固的“笼式”车身结构。

检测：100%进行 在线三维视觉检测，确保尺寸和孔位符合碰撞安全设计要求。

9. 核心特性
极致的碰撞安全性能：在碰撞中按设计路径发生可控的塑性折叠，最大化吸收动能，
并将剩余载荷有效地分散到整个车身结构，是保护乘员生命的 “第一道防线”。

无与伦比的结构刚性与承载能力：构成车身的基础骨架，承受行驶中的各种动态载荷。

顶级的抗腐蚀疲劳性能：电镀锌镍层确保纵梁在全生命周期内，其力学性能（特别是疲劳强度）不因腐蚀而劣化，
这是 “安全耐久” 的根本保障。

苛刻条件下的工艺适应性：材料必须能承受热冲压或剧烈的冷冲压变形，且镀层在高温（热冲压时需先去除镀层）或大变形下不失效。

10. 计重方式
行业通用规则：采用 “理论计重”。

计算公式：结算重量 (kg) = 长度 (m) × 宽度 (m) × 厚度 (mm) × 7.85。

说明：对于激光拼焊板（TWB），按各段不同厚度分别计算后累加。纵梁是车身减重的关键部件，其重量和成本核算极为精确。

总结与应用

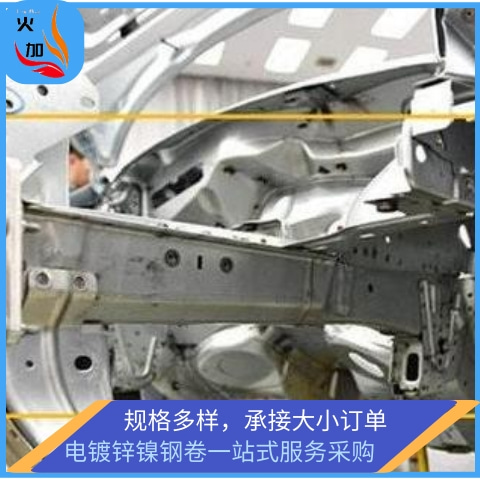

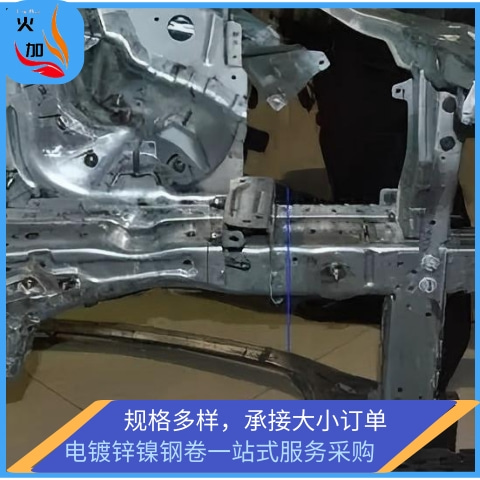

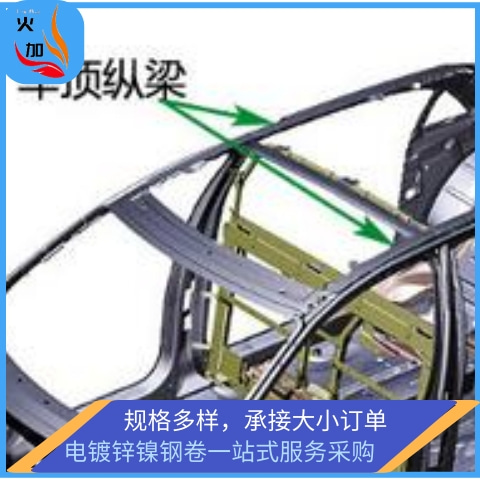

应用领域：构成白车身底部核心骨架的纵向承载梁，具体分为：

前纵梁：从保险杠到前围板，主要承担正面碰撞吸能。

后纵梁：从保险杠到后围板，主要承担追尾碰撞吸能。

中央通道纵梁/底板纵梁：位于乘员舱下方，主要承担弯曲和扭转载荷，保护乘员舱完整性。
